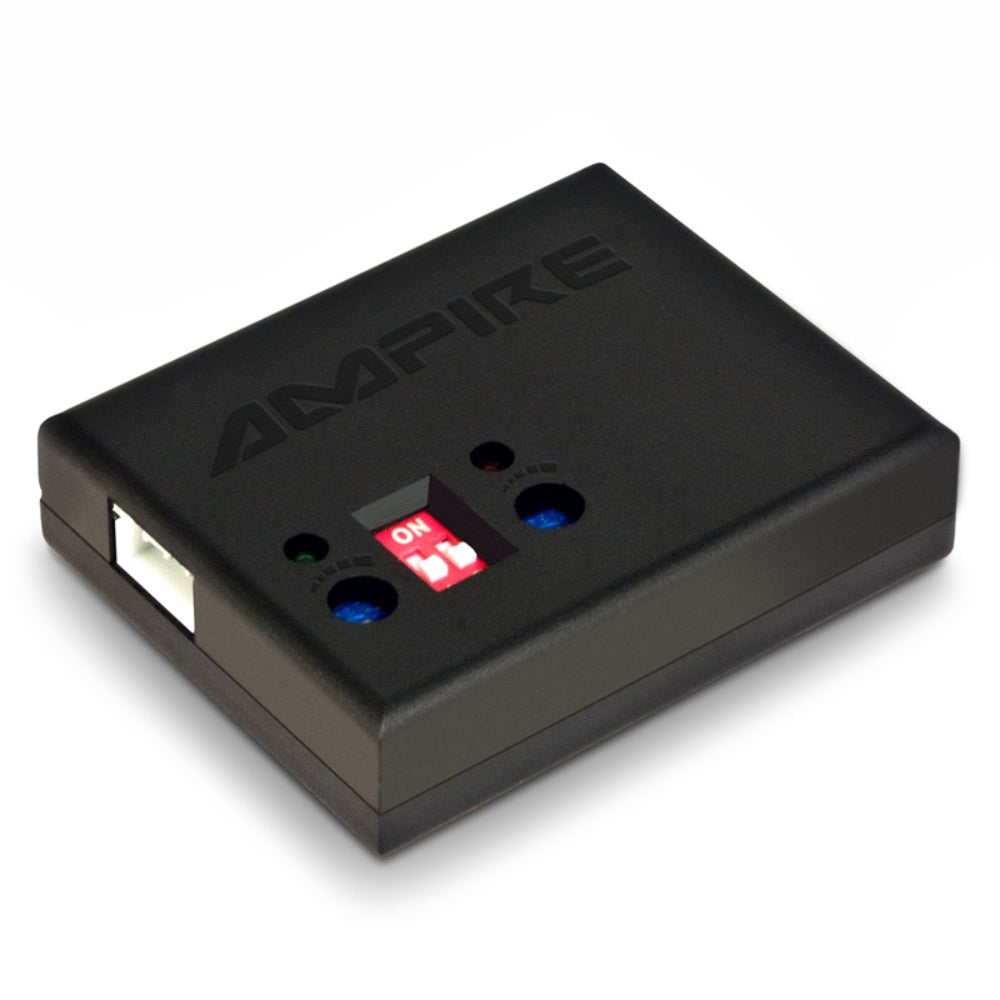

AMPIRE MS108 Sensor, Radar mit Vorwarnung, Mini

Der AMPIRE MS108 ist ein Innenraumsensor mit zwei hochfrequenten Magnetfeldern. Er überwacht den gesamten Innenraum von einem Fahrzeug. Dieser Alarmsensor ist ideal geeignet zur Absicherung von Cabriolets oder zur Ansteuerung von Sprachmodulen und Vorwarnungen. Die Annäherung einer Person wird sicher gemeldet. Der Betrieb des Radarsensors als akustische Vorwarnung ist im Bereich der StVZO nicht zulässig. Die Lieferung erfolgt inklusive dem 3poligem Anschlußkabel und einem Klebepad.

Warum ist die "Vorwarnung" im Bereich der StVZO nicht zulässig?

Sollte eine Alarmanlage einen Einbruchsversuch akustisch melden (Vorwarnung), dann ist es rechtlich eine Ruhestörung und kann mit einem Bußgeld bestraft werden. Erst wenn eine Einbruch tatsächlich stattgefunden hat, darf eine Alarmanlage einen Alarm von maximal 30 Sekunden auslösen.

VERKABELUNG

  •  ROT: Dauerplus 12 Volt DC (+)
  •  SCHWARZ: Masse wenn geschärft ()
  •  WEISS: Alarmausgang ()

KALIBRIERUNG

  •  DIPSchalter 1:
  • Äußere Alarmzone (ca. 03m Reichweite)
  • Einstellbar über Poti 1
  • Anzeige über grüne LED
  • Alarmausgang () für 140mS Dauer

 DIPSchalter 2:

  • Innere Alarmzone (ca. 01m Reichweite)
  • Einstellbar über Poti 2
  • Anzeige über rote LED
  • Alarmausgang () für 1 Sekunde Dauer
  • Alarmpause zwischen zwei Alarmmeldungen 2.5 Sekunden

LEDANZEIGE

  •  Grüne LED leuchtet ständig: 17 Sekunden Einschaltverzögerung
  •  Grüne LED blinkt: Alarmmeldung äußere Alarmzone
  •  Rote LED blinkt: Alarmmeldung innere Alarmzone

TECHNISCHE DATEN

  •  Betriebsspannung: 12 Volt DC
  •  Stromverbrauch im geschärften Zustand: 0,02A (+/0.005A)
  •  Stromverbrauch im getriggerten Zustand: 0,035A (+/0.005A)
  •  Arbeitsfrequenz: 2,45 GHz. +/ 0,05 GHz
  •  Reichweite: ca. 23m/69ft
  •  Vorwarnung/Vollalarm separat einstellbar über Potentiometer
  •  Vorwarnung/Vollalarm separat abschaltbar über DIPSchalter
  •  Alarmausgang: Vorwarnung 140ms, Vollalarm 1sec. (Masse)
  •  Einschaltverzögerung: 17 Sekunden
  •  Auslöseverzögerung: 720mS
  •  Abmessungen Sensor: 53x42x13mm
  •  Befestigung mit doppelseitigen Klebepad

INSTALLATIONSHINWEISE

 Wenn Sie mehrere Alarmsensoren an einen Alarmeingang der Alarmanlage anschliessen möchten, müssen Sie jede Alarmleitung mit einer Sperrdiode (separat erhältlich)entkoppeln. Es kann sonst zu Fehlalarmen kommen.

 Der Betrieb des MS108 Radarsensors als akustische Vorwarnung außerhalb des Fahrzeugs ist im Bereich der StVZO nicht zulässig.
